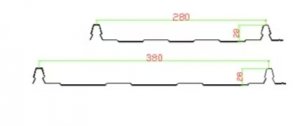

出口挂板

70轴，20排

成型部分辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。

切断部分剪切刀Cr12高温淬火。切断系统由机架，模具，油缸等组成

工作流程（送毛坯料）开卷——导向进料——-辊压成型——定长切断——成品出板

人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

进料导向平台主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

电控系统采用信捷PLC控制，变频器调速，能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式：输入屏+按钮。欧姆龙编码器计数，具有计数及记长功能。

变频器可减少切断长度误差，性能稳定，压型剪切冲孔长度误差为±2mm

注意事项供电电源输入：三相380V  电网电压波动：≤±10%

前后左右距离墙壁等遮拦物1米以上
